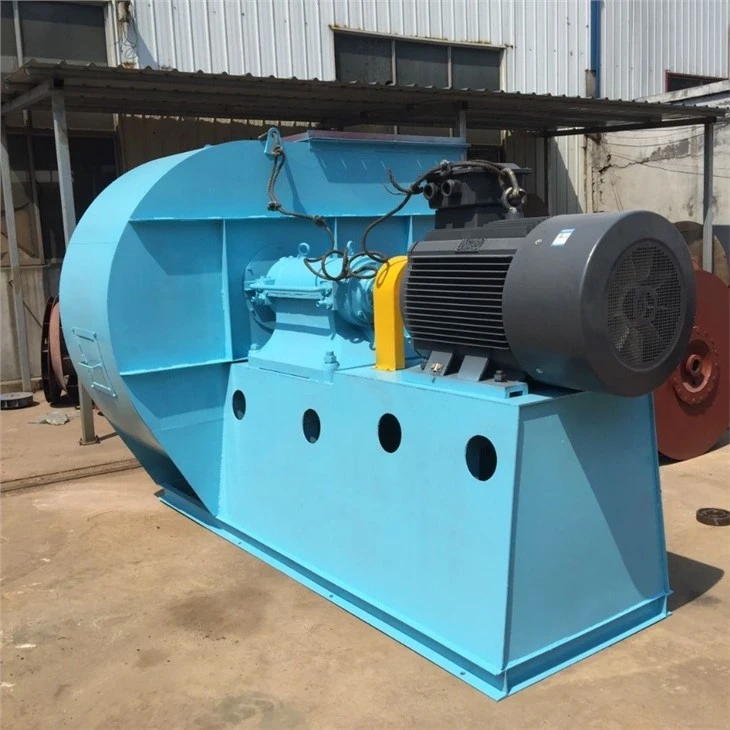

Sanoat qozoni bilan ishlaydigan ventilyator (Y5-48-8C 30 KVt turi) Ishlab chiqaruvchi Xitoy

Mahsulot tavsifi

Y5-48 qozondan kelib chiqqan ventilyator bilan tanishish

Y5-48 santrifüjli induktsiyali ventilyator "Y5-48 qozon induktsiyali tortish ventilyatori" va "Y5-48 qozon santrifüjli induktsiyali tortish ventilyatori" sifatida ham tanilgan.

Y5-48 qozondan ishlaydigan ventilyator - maksimal umumiy bosim samaradorligi 91% bo'lgan induktsiyali ventilyator bo'lib, har xil yoqilg'ilardan foydalangan holda qayta ishlash quvvati soatiga 1 tonnadan 20 tonnagacha bo'lgan sanoat qozonlari uchun mo'ljallangan va tutunni bostirish va tutunni bostirish bilan jihozlangan. changni tozalash moslamalari. Xuddi shunday kirish sharoitlari va ishlashiga ega bo'lganlarni tanlash mumkin, lekin maksimal harorat 250 ºC dan oshmasligi kerak, induktsiyalangan fandan oldin chang tarkibini kamaytirish uchun samaradorligi 85 foizdan kam bo'lmagan changni tozalash moslamasi o'rnatilishi kerak. chiqindi gazining fanga kirishi va fanning ishlash muddatini yaxshilash. Induktsiyali tortish mexanizmi bitta assimilyatsiya turiga ega bo'lib, 11 turdagi mashina raqamlari № 3.15, 4, 5, 6, 7, 8, 9, 10, 11, 12 va 12.4.

Hozirgi vaqtda qozonlarning keng assortimenti mavjud bo'lib, ishlatiladigan ko'mirning sifati juda farq qiladi, jihozlangan chang yig'uvchining qarshiligi har xil va jihozlangan induktsiyalangan fanning havo bosimi va havo hajmi butunlay boshqacha. Yuqoridagi sharoitlarga moslashish uchun, fanning tejamkorligini hisobga olgan holda, 20t / soat qozon bilan jihozlangan induktsiyalangan tortishish fanining katta quvvati tufayli D-tipli haydovchini qabul qilishdan tashqari, qolganlari C tipidagi haydovchini qabul qiladi, Bu nafaqat bir xil mashina raqamining turli tezligida har xil turdagi chang yig'uvchilar bilan jihozlangan bir xil tonnajli qozon talablariga javob bera olmaydi, fanning seriya raqamini kamaytiradi, shuningdek, foydalanuvchi aylanish tezligini o'zgartirishi uchun qulaydir. kerakli havo hajmini va havo bosimini olish uchun haqiqiy vaziyatga ko'ra asosiy milning.

Y5-48 qozondan kelib chiqqan ventilyator tuzilishi
Y5-48 qozon bilan ishlaydigan ventilyatorlar ikki turga bo'linishi mumkin: o'ngga aylanish yoki chapga aylanish. Fan dvigatel uchidan qaralganda, pervanel o'ngga aylanish uchun soat yo'nalishi bo'yicha aylansa, u "o'ng" bilan ko'rsatiladi; agar pervanel soat miliga teskari aylansa, u "chap" bilan ko'rsatiladi.
Y{0}} qozon tomonidan induktsiya qilingan ventilyatorning chiqish holati korpusning chiqish burchagi bilan ifodalanadi. "Soat yo'nalishi bo'yicha" va "soat miliga teskari" ventilyatorlarni uchta burchakda qilish mumkin: 0 daraja, 90 daraja va 180 daraja.
Y5-48 qozon bilan ishlaydigan ventilyatorning aylanish rejimi C tipi, D tipi va vosita va fanning ulanishi to'g'ridan-to'g'ri kasnak va elastik mufta orqali aylanadi.

Y5-48 qozon bilan ishlaydigan ventilyator asosan pervanel, korpus, havo kirish joyi, tartibga soluvchi valf va uzatish blokidan iborat.
Y5-48 qozondan ishlaydigan ventilyator bitta assimilyatsiya fanidir.
Pervane: Q345 (16Mn) dan yasalgan 12 ta orqaga egilgan tekis pichoqlardan iborat bo'lib, old yoy va tekis orqa plastinka o'rtasida payvandlangan. Shakllangan pervanel statik va dinamik muvozanat sinovlaridan o'tdi, shuning uchun u muammosiz ishlaydi, yuqori quvvat va aşınmaya bardoshli va uzoq xizmat muddatiga ega.
Koson: spiral korpus hosil qilish uchun po'lat plastinka bilan payvandlangan. Yuqoridagi № 8 "o'ng" va "chap" umumiy foydalanishga aylantiriladi.
Havo kirishi: konverging-diverging havo kirishi yaxlit tuzilishga aylanadi va korpusning kirish tomoniga murvat bilan o'rnatiladi.

Drayv to'plami: asosiy mil yuqori sifatli po'latdan yasalgan. U oddiy tuzilishga ega bo'lgan 2-sonli kaltsiy-natriy asosli yog 'yoki molibden disulfid moyi va o'z-o'zidan sovutilgan fan pichoqlari bilan yog'langan rulmanli, ikkita parallel rulmanli o'rindiqni qabul qiladi.
Regulyator klapan: Y{0}} fan oqimini tartibga solish uchun tartibga soluvchi valf bilan jihozlangan. Regulyator klapan eksenel ravishda havo kirish joyi oldida o'rnatiladi. Tashqi uzatish tuzilishi tufayli moslashuvchan va qulay. Sozlash diapazoni 90 darajadan (to'liq yopiq) 0 darajagacha (to'liq ochiq). № 8 ustidagi tartibga soluvchi valfning tutqichi havo kirishining o'ng tomonida joylashgan. Soat yo'nalishi bo'yicha aylanadigan fanning tutqichini pastdan yuqoriga, to'liq yopishdan to'liq ochishga suring va soat miliga teskari aylanish fanining tutqichini to'liq yopishdan to'liq ochishgacha yuqoridan pastga torting.
Regulyator valfining barcha qismlari normal ishlashi uchun uni yaxshi moylash kerak. Induktsiyalangan fan uchun, yuqori gaz harorati tufayli, moylash moyi yuqori haroratli (260 ºC) moylash moyini qabul qiladi, bu esa yuqori haroratli ish paytida soqol ta'sirini ta'minlaydi.

Y5-48 qozondan kelib chiqadigan ventilyatorni oʻrnatish
Y5-48 qozondan ishlaydigan ventilyatorni o'rnatish bo'yicha ehtiyot choralari
1. O'rnatishdan oldin fanning barcha komponentlari har tomonlama tekshirilishi kerak. Misol uchun, mashina qismlari to'liq yoki yo'qmi, har bir qismning ulanishi qattiqmi, pervanel, asosiy mil va podshipnik kabi asosiy mashina qismlari shikastlanganmi va uzatish moslamasi moslashuvchanmi. Muammolar aniqlansa, ularni ta'mirlash kerak.

2. O'rnatish vaqtida korpusga tushayotgan yoki qoldirilgan asboblar yoki boshqa buyumlar yo'qligiga e'tibor bering. Zangni oldini olish va demontaj qilish qiyinligini kamaytirish uchun ba'zi birlashma yuzalarini moylash moyi yoki mexanik moy bilan qoplash kerak. Fan va poydevor orasidagi bo'g'in yuzasi va kirish va chiqish havo quvurlarining qo'shma yuzasi tabiiy ravishda mos kelishi uchun ehtiyotkorlik bilan sozlanishi kerak va majburiy ulanishga yo'l qo'yilmaydi va quvur og'irligini har biriga qo'shishga yo'l qo'yilmaydi. fanning tarkibiy qismi va fanning gorizontal holatini ta'minlashga e'tibor berish kerak.


O'rnatish talablari:
(1) Rasmda ko'rsatilgan joylashuv va o'lchamga qarab o'rnating. Yuqori samaradorlikka erishish uchun, ayniqsa, havo kirishi va pervanel o'rtasidagi eksenel va radial bo'shliq ma'lumotlarini ta'minlash.
(2) V-kamar haydovchisi uchun asosiy milning V-kamar kasnagi va motorning V-kamar kasnagiga mos keladigan truba noto'g'ri joylashtirilmasligi kerak. Lentani qo'ygandan so'ng, xavfsizlik uchun xavfsizlik qopqog'i (foydalanuvchi tomonidan ishlab chiqarilgan) o'rnatilishi kerak.
(3) Birlashtiruvchi qo'zg'aysan uchun fanning asosiy mili va motor milining turli markazlashtirilganligi va muftaning ikkala uchining parallel bo'lmaganligi 0.05 mm dan oshmasligi kerak.
(4) Regulyator valfini o'rnatayotganda, uni teskari yo'nalishda o'rnatmaslikka ehtiyot bo'ling va havo kirish yo'nalishi pervanelning aylanish yo'nalishiga mos kelishiga ishonch hosil qiling.
(5) Fanni o'rnatgandan so'ng, haydovchi to'plamini harakatga keltirishga harakat qilib ko'ring, u juda qattiq yoki qattiq qism bilan tirnalganmi. Agar mavjud bo'lsa, uni yo'q qilish kerak.

Y5-48 qozondan kelib chiqqan ventilyatorga texnik xizmat ko‘rsatish
1. Korroziyani oldini olish uchun xizmat ko'rsatish shartlariga ko'ra, fanning ichidagi chang va kirni, ayniqsa pichoqlarni muntazam ravishda olib tashlang.
2. Mashinani ta'mirlashdan tashqari, yotoq qutisidagi moylash moyi normal sharoitlarda har olti oyda bir marta almashtirilishi kerak.
3. Ish paytida rulman harorati normal yoki yo'qligini tekshiring va rulman haroratining ko'tarilishi 40 ºC dan past bo'lishi kerak.
4. Fan ishga tushirilganda, to'xtatilganda yoki ishlaganda, agar g'ayritabiiy shovqin, tebranish va hid kabi g'ayritabiiy sharoitlar aniqlansa, u darhol texnik xizmat ko'rsatish uchun to'xtatilishi kerak.
5. Shaxsiy xavfsizlikni ta'minlash uchun fanning texnik xizmat ko'rsatishi o'chirish va elektr uzilishi vaqtida amalga oshirilishi kerak.




Mahsulot parametrlari

Batafsil fotosuratlar

Sertifikatlar

Qadoqlash va jo'natish

1) Uskunalar mahsulot yorlig'i, aylanish yo'nalishi belgisi, shamol yo'nalishi belgisi, topraklama belgisi, ko'tarish belgisi, xavfsizlik ogohlantirishlari va boshqalar kabi bir qator belgilar bilan jihozlangan.
2) Mahsulot yorlig'i asosan uskunaning tarkibini o'z ichiga oladi: asosiy texnik parametrlar (oqim, bosim, vosita quvvati, daqiqada aylanishlar), mahsulot raqami, ishlab chiqarilgan sana va boshqalar, bu foydalanuvchilarga istalgan vaqtda tekshirish uchun qulaydir.
3) Kichik uskunalar eksport qilinadigan yog'och qadoqlash va yirik uskunalar turini qabul qiladi va po'latdan yasalgan ramka katta yuk tashishni ta'minlaydi.
4) Barcha jihozlar suv o'tkazmaydigan va yomg'irga chidamli.
5), Tasodifiy fayllar namlikka chidamli qadoqlash sumkasiga joylashtiriladi va jihozlar bilan birga tashiladi.
6) Barcha qadoqlashning tashqi ko'rinishi suv o'tkazmaydigan, namlikka chidamli, toza va bardoshlidir.
7) Paketning tashqi ko'rinishi mahsulot belgisi, yuk ko'tarish belgisi, vazni va boshqalar bilan belgilanadi.
8) Uskunalar qadoqlangandan so'ng ular konteyner yoki romga yuklanadi va avtomobilda portga (poezd stantsiyasiga) olib boriladi.
9) Uskunalar bo'linadigan tuzilmani qabul qiladi va eng katta tovarlarni qadoqlashning tashqi o'lchamlari avtomobil transporti va dengizning tegishli talablariga to'liq javob beradi.





Kompaniya profili

Zibo Hengding Fan Co., Ltd. Xitoyning Shandong viloyati, Zibo shahri, Zhoucun tumani, Beijiao shahri, sanoat parkida joylashgan. Kompaniya 12,000 kvadrat metr maydonni va 8,000 kvadrat metr qurilish maydonini o'z ichiga oladi. Kompaniyaning umumiy aktivlari 27 million RMB va 186 xodim, 46 muhandis va texnik xodimlarga ega. U ISO9001 sifat menejmenti tizimi sertifikatidan o'tdi va Xi'an Jiaotong universiteti, Tianjin Nankay universiteti va boshqalar kabi ko'plab kollej va universitetlar bilan uzoq muddatli texnik hamkorlik aloqalarini saqlab qoldi. Endi u birinchi darajali sinov va ishlab chiqarish uskunalari, yuqori sifatli va mukammal ishlab chiqarish qoliplari, kuchli ilmiy tadqiqot va ishlab chiqish kuchi, qat'iy sifat menejmenti tizimi va asta-sekin takomillashtirilgan rivojlanish bilan zamonaviy shamollatish uskunalarini ishlab chiqaruvchi korxonaga aylandi. Kompaniya 15 yillik ishlab chiqarish tajribasiga ega, yiliga 5,{13}} ventilyator to‘plamini ishlab chiqaradi.

Rivojlanish yo'nalishi sifatida bozor talabi bilan kompaniya har doim mustaqil ilmiy-tadqiqot va doimiy innovatsiyalarga rioya qilgan. Endi u asosan shaxta fanatlari, ko'mir shaxtasi ventilyatorlari va markazdan qochma shamollatgichlardan iborat zamonaviy atrof-muhitni muhofaza qilish va ventilyatsiya uskunalari korxonasiga aylandi. Shaxtalar, ko'mir konlari, neft konlari, kimyo sanoati, pechlar, metallurgiya, qozon, to'qimachilik va qurilish materiallari va boshqalar kabi ko'plab sohalarda keng qo'llaniladigan 600 dan ortiq spetsifikatsiya modellariga ega 50 dan ortiq ventilyator mahsulotlari mavjud. mahsulotlar Xitoyning 29 viloyati, shaharlari va avtonom viloyatlarida, shuningdek, Vetnam, Indoneziya, Rossiya, Serbiya, Pokiston, Qozog'iston, Tojikiston, Iroq, Saudiya Arabistoni va boshqa mamlakatlarda ishonchlilik bilan doimiy ravishda sotiladi.

Biz birinchi darajali sifat, maqbul narxlar va mukammal xizmat ko'rsatish tizimi bilan yorqinlikni yaratish uchun barcha yangi va eski mijozlar bilan hamkorlik qilishga tayyormiz.
Bosh direktor Vang Baiqing kompaniyamizga tekshirish va yo'l-yo'riq ko'rsatish uchun barcha sohalardagi do'stlarni kutib oladi.
Tel: 86-13806434669 va 8615653306160




Bizning afzalliklarimiz

Qattiq sifat standartlari, nozik ishlov berish va boshqa ehtiyot qismlar va dizayn mahsulot barqarorligini ta'minlaydi, mahsulot qismlarini etkazib beruvchilarni qat'iy tanlash va mijozlarga yangi tajribadan bahramand bo'lish uchun mukammal sotishdan keyingi xizmat ko'rsatish tizimi

Kompaniyamiz Xitoy Fanlar akademiyasining yuqori aerodinamik samaradorlikka ega bo'lgan C4-II uchlik oqimi qanotli o'ralgan qanotlarining so'nggi tadqiqot natijalarini taqdim etdi.
Shamollatuvchi pervanel pichog'i yuzasiga pichoq yuzasida aşınmaya bardoshli, korroziyaga qarshi himoya qatlami hosil qilish uchun ilg'or o'ta chidamli (CN) metall material püskürtülür. Pichoq yuzasining aşınma qarshiligi oddiy uglerodli po'latdan yasalgan materialdan 10 dan 50 baravar yuqori bo'lib, pichoqning xizmat qilish muddatini sezilarli darajada uzaytiradi.


Kompaniyamiz kompyuter simulyatsiyasini hisoblash va kvazi-uchlik oqim nazariyasini qabul qiladi, biz pichoq shaklini tuzatamiz va uning shaklining koordinata parametrlarini hisoblaymiz, so'ngra yadro qolipini va pichoqning tashqi bosim qolipini qilamiz va pichoqlar issiq presslash orqali hosil bo'ladi. Ko'p sonli eksperimentlarga ko'ra, egilish pichog'i asl organik pichoq turiga qaraganda kattaroq ko'tarish va tortish nisbatiga ega va havo plyonkasi pichog'i uchun eng yaxshi tanlovdir.

Pichoqlar yuqori quvvatli karbonli po'latdan yasalgan material bilan payvandlanadi. Petiole yuqori sifatli karbonli po'lat bilan ishlov beriladi. Shunday qilib, pichoqning korroziyaga chidamliligi va aşınma qarshiligini ta'minlashda pichoq po'lat pichoqning mustahkamligi va qattiqligini saqlab qoladi. Bundan tashqari, u nam havo muhitida pichoqni korroziyaga chidamliligi va aşınma qarshiligidan samarali himoya qiladi va ventilyatorning ishlash muddatini yaxshilaydi.




Sifatni ta'minlash choralari:

Uzoq muddatli ishlab chiqarishni boshqarishda kompaniyamiz foydalanuvchilarni barcha yo'nalishlarda yuqori sifatli mahsulotlar bilan ta'minlay oladigan standartlashtirilgan texnologik nazorat choralari va nazorat punktlari majmuasini shakllantirdi. Bizning kompaniyamiz yaxshi obro'ga ega va foydalanuvchilar mutlaqo ishonishi mumkin bo'lgan korxonadir.

Kompaniyamiz Xalqaro standartlashtirish tashkilotidan IS09001 sertifikatini oldi (batafsil ma'lumot uchun Korxona malakasi materiallariga qarang). Biz mahsulotni ishlab chiqarish jarayonini va nazorat nuqtalarini qat'iy standartlashtiramiz

Sotishdan keyingi xizmat

Xaridorning uskunasi o'rnatilganda, bizning kompaniyamiz joyida o'rnatish bo'yicha ko'rsatmalar, xodimlarni o'qitish va sinov drayverini ishga tushirish uchun javobgardir, Alohida sotib olingan fan aksessuarlari telefon ulanishi va nosozliklarni tuzatish uchun ishlatilishi mumkin.

Kompaniyamiz etkazib beriladigan ventilyatorlarning strukturaviy xavfsizligi, aerodinamik ishlashi, shovqini va tashqi ko'rinishi, sifati tegishli bo'limlar tomonidan tekshirilishi va qabul qilinishini kafolatlaydi.


Yetkazib berilgan ventilyator uskunasining sifatini ta'minlash muddati, maxsus shartlar bundan mustasno, ventilyatorni yakuniy qabul qilgan kundan boshlab 18 oy; Fanning alohida qismlari uchun kafolat muddati - 6 oy.

Kafolat muddati tugashidan oldin, agar kompaniyamiz ishlab chiqarish sifati tufayli ventilyator uskunasi bilan bog'liq muammo yuzaga kelsa, kompaniyamiz bepul ta'mirlash va almashtirish uchun javobgardir; agar muammo xaridor tomonidan yuzaga kelgan bo'lsa, bizning kompaniyamiz ham uni o'z vaqtida ta'mirlaydi va almashtiradi va faqat uning narxini oladi. ;

Agar bizning kafolat muddati tugagan bo'lsa, bizning kompaniyamiz xaridorga ehtiyot qismlarni eng qulay narxda taqdim etadi, sotilgan uskunalarga o'z vaqtida va sifatli texnik xizmat ko'rsatishni kafolatlaydi va sotishdan keyingi texnik xizmat umr bo'yi bepul, kafolatlar ta'mirlash va texnik ko'rsatmalar uchun xaridorning saytiga kelish

TSS

Savol: So'rov paytida qanday ma'lumotlarni taqdim etishim kerak?

Javob: Fan nomi/modeli, KVt, Havo bosimi, Oqim tezligi Havo hajmi va harorat

Q. Sizning kafolatingiz qanday?
A. Bizning kafolatimiz muxlislarni qabul qilgandan keyin 18 oy. Kafolat muddati davomida shikastlangan qismlarni bepul almashtiring. Kafolat muddatidan tashqari, o'z vaqtida, yuqori sifatli texnik xizmatlarni taqdim etish va ehtiyot qismlar narxini ta'minlash uchun imtiyozlar.
uzluksiz xavfsiz va yuqori sifatli uskunaning ishlashi.

Q. Sizning zavodingiz mahsulot sifatini qanday nazorat qiladi?
A. Bizda sifat nazorati bo'limi mavjud. Barcha muxlislar sifatni tekshirish uchun etkazib berishdan 3 soatdan ko'proq vaqt oldin ishlaydi. Agar sifat muammosi bo'lsa, biz yangisini ishlab chiqaramiz.

Q. Sizning to'lov shartlari qanday?
A. TT 40 foiz avans to'lov sifatida va jo'natishdan oldin tekshirishdan keyin TT 60 foiz.
B. STGHT DA 100 foiz QAYTIB BERMAS L/C.

Q. Siz qanday mahsulotlar ishlab chiqarasiz?
A. Santrifüj fan, tunnel foniy, eksenel fan, reaktiv fan, kon fan, egzoz foniy, korroziyaga qarshi ventilyator, yuqori bosimli shamollatgich, portlashdan himoyalangan fan, fan aksessuarlari va boshqalar, batafsil ma'lumot olish uchun biz bilan bog'lanishga xush kelibsiz.

Q. Sizning fabrikangiz qayerda? Sizning fabrikangizga tashrif buyurishim mumkinmi?
A. Zibo Hengding Fan Co., Ltd. Xitoyning Shandong viloyati, Zibo shahri, Zhoucun tumani, Beijiao shaharchasi, sanoat parkida joylashgan.

Q. Buyurtmadan keyin jo'natish uchun qancha vaqt ketadi?
A. 10-15 Agar sizga zudlik bilan kerak bo'lsa, qisqa vaqt ichida muhokama qilishimiz mumkin.

Q. Mahsulotni sozlash mumkinmi?
A. Har xil turlarni sozlash mumkin.
